كيفية تركيب وصلات الكابلات المقاومة للماء المصنوعة من الفولاذ المقاوم للصدأ

سواء كنت تعمل على خزائن الاتصالات، أو أجهزة الاستشعار الخارجية، أو العبوات الصناعية، فغالبًا ما تحتاج إلى غدة كابل للماء التي يمكن أن تمنع الرطوبة والدخول، وفي نفس الوقت أ وصلة كابل من الفولاذ المقاوم للصدأ يمكنها مقاومة التآكل والضغط الميكانيكي والهجوم الكيميائي. في العديد من التركيبات، قد تحتاج أيضًا إلى سدادة تجمع بين القدرة على مقاومة الماء والبنية المصنوعة من الفولاذ المقاوم للصدأ.

ملخص ونصائح

1. الاستعدادات قبل التثبيت

قبل أن تبدأ، فإن الإعداد الجيد سيوفر الوقت ويقلل الأخطاء. فيما يلي الخطوات التحضيرية الرئيسية:

أ. السلامة وإيقاف التشغيل

تأكد دائمًا من إلغاء تنشيط الدائرة قبل البدء. لا تعمل أبدًا على الكابلات الحية. قم أيضًا بتنظيف مساحة العمل الخاصة بك، وتجنب الحطام أو الغبار أو الشحوم أو السوائل حول نقطة الدخول.

ب. قائمة مراجعة الأدوات والمواد

سوف تحتاج إلى:

سدادة الكابل المقاومة للماء المصنوعة من الفولاذ المقاوم للصدأ (الجسم، حلقة الختم، الجوز، إلخ.)

صامولة القفل، أو الغسالة، أو صامولة الدعم (إذا لزم الأمر)

متجرد الكابلات / سكين

مفكات أو مفاتيح ربط بحجم مناسب للغدة

مانع التسرب (إن وجد) أو شريط PTFE

مفتاح عزم الدوران (إذا كانت هناك حاجة إلى تشديد دقيق)

تنظيف المذيبات أو مناديل الكحول

علامة أو شريط

ج. إعداد الكابل

قم بقياس القطر الخارجي للكابل الخاص بك. قم بشريط العزل في النهاية إلى الطول المطلوب (بحيث تكون الموصلات مكشوفة ولكن مع ترك غمد كافٍ حتى تتمكن الغدة من الإمساك بها). يجب الحرص على عدم كسر عزل الموصل. احتفظ بطول التجريد بحيث يمكن لجزء الختم من الغدة أن يلامس غلاف الكابل بالكامل.

2. اختيار الغدة والمواد الصحيحة

لضمان التثبيت الموثوق به، يجب أن يتوافق اختيار الغدة مع شروط التطبيق الخاصة بك.

أ. التحجيم والتوافق

يجب أن تتناسب وصلة الكابل المقاومة للماء بشكل مريح مع القطر الخارجي للكابل ضمن نطاق التثبيت المقدر لها. تجنب الغدة التي تكون فضفاضة جدا أو ضيقة جدا. بالنسبة لوصلة الكابلات المصنوعة من الفولاذ المقاوم للصدأ، تأكد أيضًا من أن نوع سنها (متري، NPT، PG وما إلى ذلك) يتطابق مع العلبة أو الهيكل الخاص بك.

ب. فئة الختم وتصنيف IP

حدد سدادة ذات تصنيف كافٍ للحماية من الدخول (IP) — عادةً IP67 أو IP68 أو أعلى — اعتمادًا على مقدار التعرض للمياه أو الغمر المتوقع. تصل العديد من وصلات الكابلات المصنوعة من الفولاذ المقاوم للصدأ ذات التصميم المقاوم للماء إلى تصنيفات IP68 (حتى IP69K).

ج. درجة المواد ومقاومة التآكل

اختر درجات الفولاذ المقاوم للصدأ المناسبة لبيئتك (على سبيل المثال 304 أو 316 أو 316L) اعتمادًا على مدى التآكل المحتمل لموقعك (المياه المالحة والمواد الكيميائية وما إلى ذلك). يجب أن تكون عناصر الختم المقاومة للماء (المطاط والحلقات الدائرية) متوافقة مع البيئة أيضًا (الأشعة فوق البنفسجية والمقاومة الكيميائية).

3. خطوات التثبيت (مفصلة)

الآن، إليك دليل نموذجي خطوة بخطوة لتثبيت وصلة كابل من الفولاذ المقاوم للصدأ مقاومة للماء:

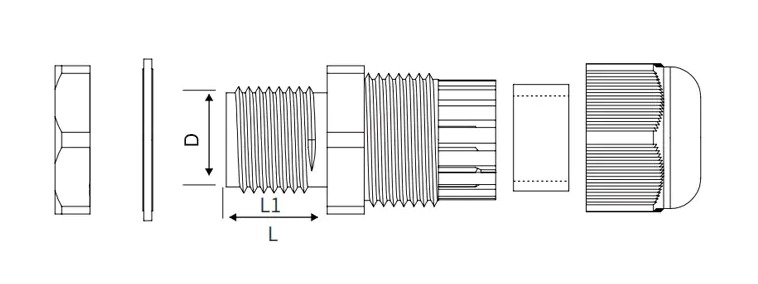

تفكيك مكونات الغدة

قم بإزالة الصامولة وحلقة (حلقات) الغلق وأي إدخالات داخلية من جسم الغدة.

أدخل الكابل من خلال المكونات

قم بتحريك الصامولة وأي أجزاء مانعة للتسرب على الكابل بالترتيب الصحيح (الصامولة، الغسالة، حلقة الغلق وما إلى ذلك)، مع التأكد من صحة الاتجاه (غالبًا ما يواجه الجانب المستدق أو الحلقة O جسم الغدة).

ضع الغدة في العلبة

أدخل جسم الغدة في الفتحة الموجودة على جدار أو لوحة العلبة. من الداخل، قد تحتاج إلى إضافة صامولة ربط أو صامولة داعمة وغسالة لتثبيتها في مكانها. استخدم مانع التسرب أو شريط PTFE على الخيوط إذا لزم الأمر (تحقق من متطلبات الشركة المصنعة).

أدخل الكابل في جسم الغدة

قم بتغذية طرف الكابل المجهز من خلال جسم الغدة حتى يصل إلى العمق الصحيح. تأكد من محاذاة أسطح الختم.

مقعد حلقة الختم

تأكد من تثبيت الحلقة المطاطية أو الحلقة الدائرية بشكل صحيح حول الغلاف الخارجي للكابل، بعيدًا عن الالتواءات أو الضغط.

تشديد الجوز الضغط

ابدأ بربط الصمولة يدويًا، ثم استخدم مفتاح ربط لمزيد من الربط. تأكد من ضغط الختم بالتساوي. لا تقم بإفراط في ربط عزم الدوران بما يتجاوز عزم الدوران المحدد (انظر القسم التالي).

التعديلات النهائية والفحص

تأكد من عدم وجود إمالة أو إزاحة، وأن الكابل في المنتصف، وأن الختم موحد حول غلاف الكابل.

تتوافق هذه الخطوات العامة مع العديد من الإرشادات المنشورة الخاصة بتثبيت وصلة الكابل.
